Особенности коммутаторов МТК

- Обеспечивают быструю коммутацию конденсаторных батарей - до 20 раз в секунду

- Коммутация происходит, практически при нулевом токе в момент равенства напряжений на выводах конденсатора и сети  (zero crossing)
- Вследствие малых токов коммутации продлевается срок службы конденсаторов
- Напряжение управления DC24 В
- Встроенный термостат отключает модуль, если температура поднимается выше 100°С
- В моделях с вентилятором, для увеличения срока службы вентилятора коммутатора, он  включается только при нагреве радиатора до температуры 60°С.
- Рабочее напряжение - 150-480 В, 50-60 Гц







Рекомендации по выбору коммутаторов для конденсаторных установок на сайте производителя:

часть 1

часть 2



Назначение

Бесконтактные тиристорные контакторы серий МТК2 и МТК3 производства ЗАО МЕАНДР (Россия, Санкт Петербург) предназначены для коммутации компенсирующих конденсаторов в установках компенсации реактивной мощности (УКРМ). Этот способ регулирования реактивной мощности применяется для электросетей, где характер нагрузки изменяется очень быстро, например, со сварочными аппаратами, штамповочными прессами, лифтами, кранами, управляемым электроприводом и т.д.


Преимущества тиристорных контакторов

Преимущество тиристорных модулей МТК по сравнению с классическими электромагнитными контакторами  это подключение конденсатора к сети без его предварительного разряда. Эта возможность определяется алгоритмом работы МТК, который включается в момент равенства напряжений на выводах конденсатора и в сети ("В НУЛЕ ТОКА"). Из этой функции вытекает еще одно важное преимущество - существенное сокращение переходных импульсов тока. Импульсы тока вызывают помехи, которые могут нарушать правильную работу электронных приборов, причинять значительные повреждения и даже выводить их из строя. Кроме того, увеличивается срок службы конденсаторов, поскольку через них протекает только номинальный ток. Для защиты тиристорных ключей от пикового тока в цепь необходимо включать индуктивность не менее 15 мкГн.



Конструкция

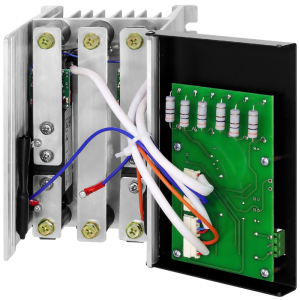

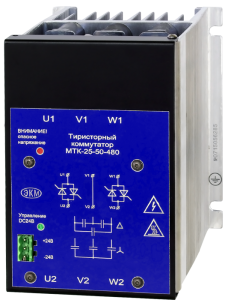

Тиристорные контакторы серий МТК-25 и МТК-26 представляют собой модули тиристоров, смонтированные на общем охладителе, и схему управления, смонтированные в одном корпусе. В моделях  MTK-26 добавлены встроенные быстродействующие предохранители.
На лицевой панели регулятора расположен зелёный светодиод индикации состояния коммутатора и красный индикатор опасного напряжения на конденсаторной батарее.



 Технические характеристики МТК2 и МТК-3



Параметр

Ед.

изм.

МТК-25-50

МТК-26-50

МТК-25-100

МТК-26-100

МТК-25-150

МТК-26-150

Максимальное рабочее напряжение сети

В

480

Максимально допустимое напряжение

В

1600

Характер нагрузки



C/R/L

Макс. допустимая скорость нарастания тока dI/dt

А/мкс

50

Максимальный рабочий ток (IRMS) (при максимальной окружающей температуре 45°С)

А

50

100

150

Предохранитель



нет

есть

нет

есть

нет

есть

I²t; Tvj=125°C; 8.3...10мс

А²с

9100

9100

28800

28800

28800

28800

Мощность *

кВАр/В

33/380

35/400

38/440

41/480

33/380

35/400

38/440

41/480

66/380

70/400

76/440

83/480

66/380

70/400

76/440

83/480

99/380

103/400

114/440

125/480

99/380

103/400

114/440

125/480

Мощность потерь максимальная

Вт

128

141

256

284

385

427

Ускоренный разряд конденсаторов

30

Встроенный модуль разряда конденсаторов

Температура включения вентилятора

°С

-

-

60±5

60±5

60±5

60±5

Температура отключения коммутатора

°С

100±5

Напряжение сигнала управления

В

DC24±20%

Диапазон рабочих температур

°С

-25…+55

Температура хранения

°С

-40…+70

Климатическое исполнение и категория размещения по ГОСТ 15150-69



УХЛ4

Степень защиты по ГОСТ 14254-96



IP00

Степень загрязнения в соответствии с

ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 25°С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



вертикальное

Режим работы



круглосуточный

Охлаждение



естественное

вентилятор





Внимание!
- Тиристорные коммутаторы не предназначены для разделения электрических цепей, поэтому при подключении необходимо принять меры по их изоляции от сети питания.
- Производитель постоянно совершенствует конструкцию и технологию изготовления МТК и оставляет за собой право внесения изменений, не снижающих характеристик изделия.

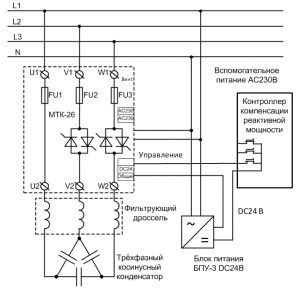

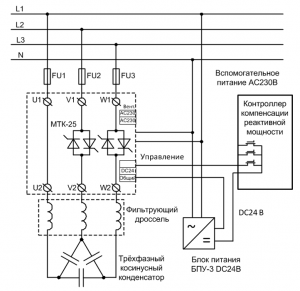

Пример схемы подключения тиристорного контактора МТК-25 Пример схемы подключения тиристорного контактора МТК-26
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
МТК-25-150-480 УХЛ4 4640016938438  Скачать
МТК-25-100-480 УХЛ4 4640016937080
МТК-25-50-480 УХЛ4 4640016937097
МТК-26-150-480 УХЛ4 4640016939114
МТК-26-100-480 УХЛ4 4640016937653
МТК-26-50-480 УХЛ4 4640016937103
