· Соответствуют ГОСТ Р 50345-2010
· Ультратонкий корпус половинной ширины стандартного автомата - всего 9 мм
· Размер окна клемм подключения 5х6.5 мм
· Клеммы с защитой от не правильного подключения провода
· Наличие индикатора состояния выключателя
НАЗНАЧЕНИЕ УСТРОЙСТВА

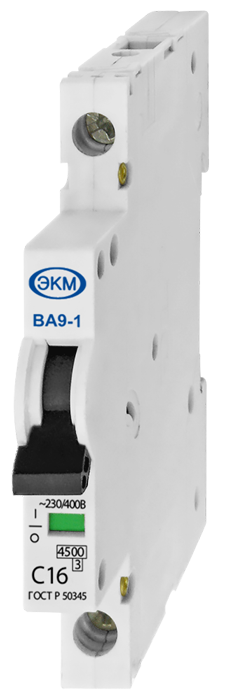

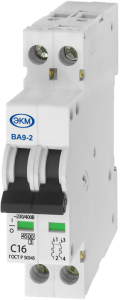

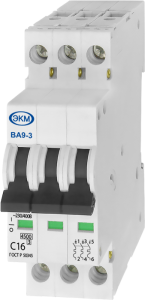

Автоматические выключатели в ультратонком корпусе ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4. ВА – современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей. Выключатели выпускаются с защитными характеристиками В, С, D.
КОНСТРУКЦИЯ УСТРОЙСТВА
Автоматические выключатели ВА9-1, ВА9-2, ВА9-3 и ВА9-4 – электрические коммутационные аппараты снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрено одно, двух, трех, и четырехполюсное исполнение; монтаж автоматических выключателей производят на 35 мм монтажную DIN-рейку.
РАБОТА УСТРОЙСТВА
При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВА-9
Параметр |
Ед. изм. |
ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4 |
| Номинальное рабочее напряжение Ue
|
В | AC265 |
| Номинальный рабочий ток Iн | А | 6, 10, 16, 20 |
| Номинальная частота тока сети | Гц | 50/60 |
| Напряжение постоянного тока на один полюс, не более | В | 48 |
| Наибольшая отключающая способность, не менее | кА | 4,5 |
| Класс токоограничения | 3 | |
| Электрическая износостойкость, не менее | циклов | 6000 |
| Механическая износостойкость, не менее | циклов | 15000 |
| Число полюсов | шт. | 1, 2, 3, 4 |
| Потребляемая мощность, не более | ВА | |
| Диапазон рабочих температур | ⁰C | -40...+50 |
| Температура хранения | ⁰C | -40...+70 |
| Степень защиты по клеммам в соответствии с ГОСТ 14254-96 | IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Максимальное сечение провода, присоединяемого к зажимам | мм² | 16 |
| Характеристика теплового расцепителя | по ГОСТ Р 50345-99 | |
| Температура настройки. При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой рисунка ниже | ⁰C | 30 |
| Характеристика срабатывания электромагнитного расцепителя (см.рисунок ниже) | B, C (tср<0,1с) | |
| Относительная влажность воздуха | % | до 80 (при 25 ⁰C) |
| Режим работы | круглосуточный | |
| Рабочее положение в пространстве | произвольное | |
| Габаритные размеры | мм | (9хN)х73х80 |
| Масса одного полюса, не более | кг | 0,052 |
| Наличие драгоценных металлов (серебро), на полюс | г | 0,3...0,5 |

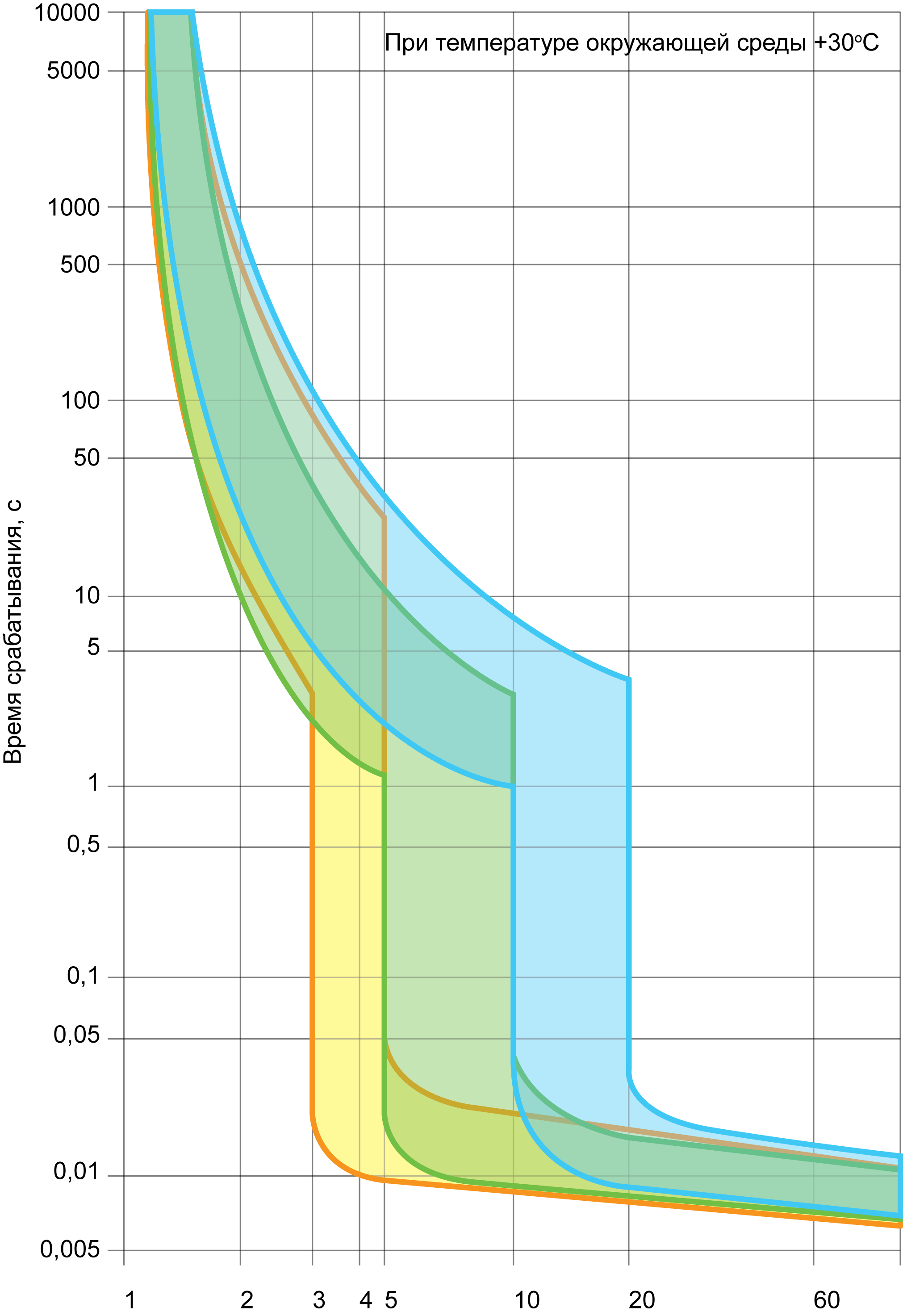

КРИВЫЕ СРАБАТЫВАНИЯ МОДУЛЬНЫХ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ

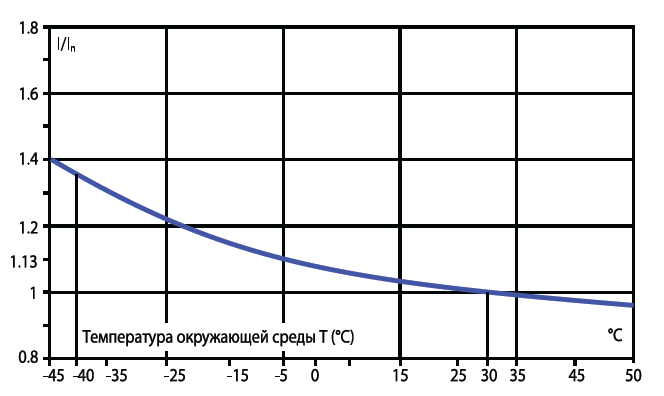

ЗАВИСИМОСТЬ НОМИНАЛЬНОГО КОММУТИРУЕМОГО РАБОЧЕГО ТОКА ОТ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВ
|
Наименование |
Заказной код (артикул) |
Файл для скачивания (паспорт) |
|
ВА-9-1 B6 4,5кА |
4680019910512 |
Скачать
|
|
ВА-9-1 B10 4,5кА |
4680019910529 |
|
|
ВА-9-1 B16 4,5кА |
4680019910536 |
|
|
ВА-9-1 B20 4,5кА |
4680019910543 |
|
|
ВА-9-1 C6 4,5кА |
4680019910550 |
|
|
ВА-9-1 C10 4,5кА |
4680019910567 |
|
|
ВА-9-1 C16 4,5кА |
4680019910574 |
|
|
ВА-9-1 C20 4,5кА |
4680019910581 |
|
|
ВА-9-2 B6 4,5кА |
4680019910598 |
|
|
ВА-9-2 B10 4,5кА |
4680019910604 |
|
|
ВА-9-2 B16 4,5кА |
4680019910611 |
|
|
ВА-9-2 B20 4,5кА |
4680019910628 |
|
|
ВА-9-2 C6 4,5кА |
4680019910635 |
|
|
ВА-9-2 C10 4,5кА |
4680019910642 |
|
|
ВА-9-2 C16 4,5кА |
4680019910659 |
|
|
ВА-9-2 C20 4,5кА |
4680019910666 |
|
|
ВА-9-3 B6 4,5кА |
4680019910673 |
|
|
ВА-9-3 B10 4,5кА |
4680019910680 |
|
|
ВА-9-3 B16 4,5кА |
4680019910697 |
|
|
ВА-9-3 B20 4,5кА |
4680019910703 |
|
|
ВА-9-3 C6 4,5кА |
4680019910710 |
|
|
ВА-9-3 C10 4,5кА |
4680019910727 |
|
|
ВА-9-3 C16 4,5кА |
4680019910734 |
|
|
ВА-9-3 C20 4,5кА |
4680019910741 |
|
|
ВА-9-4 B6 4,5кА |
4680019910758 |
|
|
ВА-9-4 B10 4,5кА |
4680019910765 |
|
|
ВА-9-4 B16 4,5кА |
4680019910772 |
|
|
ВА-9-4 B20 4,5кА |
4680019910789 |
|
|
ВА-9-4 C6 4,5кА |
4680019910796 |
|
|
ВА-9-4 C10 4,5кА |
4680019910802 |
|
|
ВА-9-4 C16 4,5кА |
4680019910819 |
|
|
ВА-9-4 C20 4,5кА |
4680019910826 |
